برای حذف چاپ سبز در پروتل باید چیکار کرد ؟؟مثلا یه ترک دارید که لازم هست پوشش چاپ Solder روش نخوره .

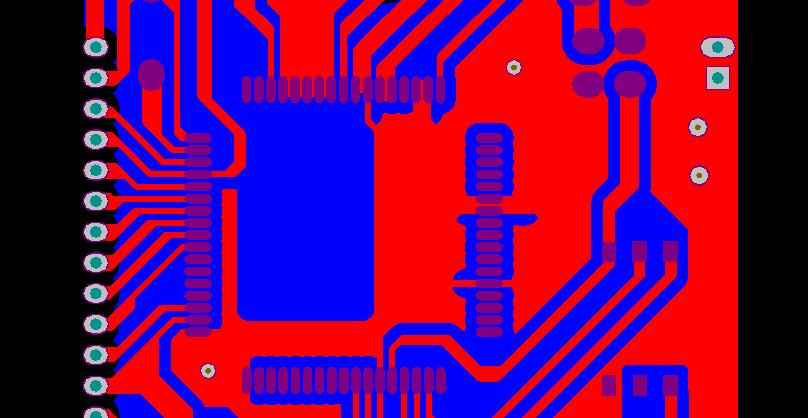

بعد از فعال کردن لایه ها بیاید تو محیط پروتل این لایه روی قسمت هایی که Pad (پایه های قطعات ) هست به صورت خودکار فعال می شه ولی برای قسمت های دیگه مثل ترک جاهایی که می خواهیم چاپ نخوره خودمون خطوطی رو با همون لایه ها بکشیم
جالب بود نه ؟؟
خوب شاید کسی براش سوال پیش بیاد که پس TOP Past یا Bottom Past برای چه کاری استفاده می شه ؟؟
لطفا اگر در مورد این مبحث یا مباحث دیگری از طراحی pcb مطاب آموزشی دارید به این آدرس ایمیل نمایید تا پس از تایید به نام خود شما در سایت برای استفاده دوستان دیگرمان قرار دهیم

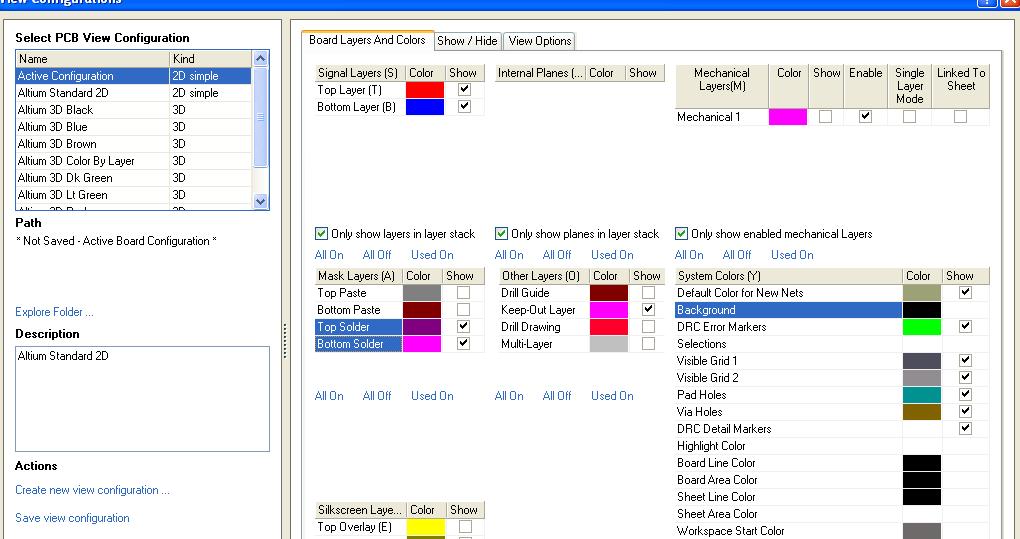

یه لایه از لایه های پروتل مخصوص این کار هست با عنوان xxxSolderبه جای xxx ها نام لایه ای که توش هستیم رو جایگزین کنید مثلا TOP Solder ، اگر می خواین قسمت هایی تو لایه TOP( روی برد) رو مشخص کنید که چاپ سبز نخوره باید لایه TOP Solder رو فعال کنید و اگر روی لایه زیرین این کار رو می خواهین بکنید Botom Solder را فعال کنید . برای فعال کردنش کلید L را روی صفحه کیبرد (درمحیط Altuim) بزنید تا صفحه لایه هاتون بیاد این صفحه :
بعد از فعال کردن لایه ها بیاید تو محیط پروتل این لایه روی قسمت هایی که Pad (پایه های قطعات ) هست به صورت خودکار فعال می شه ولی برای قسمت های دیگه مثل ترک جاهایی که می خواهیم چاپ نخوره خودمون خطوطی رو با همون لایه ها بکشیم
جالب بود نه ؟؟
خوب شاید کسی براش سوال پیش بیاد که پس TOP Past یا Bottom Past برای چه کاری استفاده می شه ؟؟
لطفا اگر در مورد این مبحث یا مباحث دیگری از طراحی pcb مطاب آموزشی دارید به این آدرس ایمیل نمایید تا پس از تایید به نام خود شما در سایت برای استفاده دوستان دیگرمان قرار دهیم
شهیدانی
shahidani.h @gmail.com
